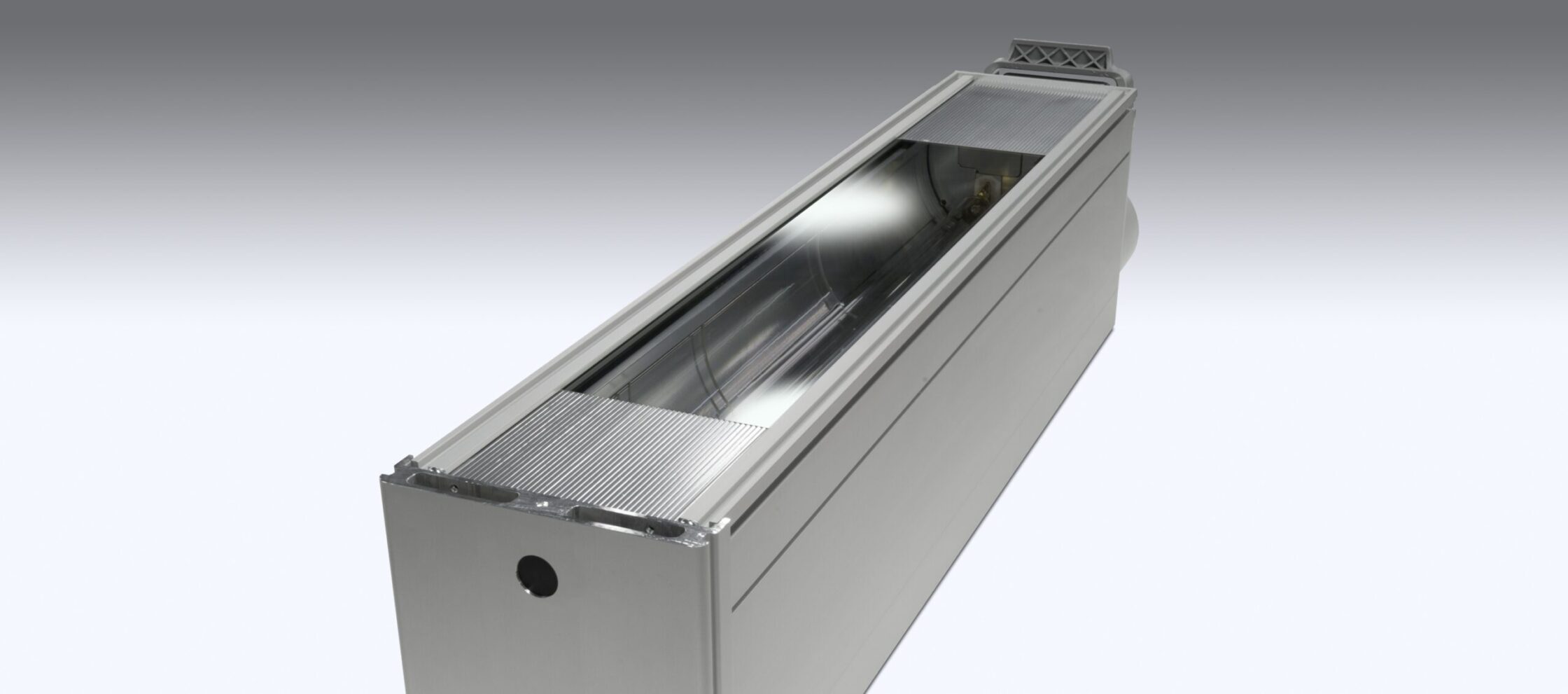

E2C Grille de protection

Fenêtre quartz

Une plaque en verre de quartz laissant passer l’énergie UV, installée sur la fenêtre d’émission des têtes de lampe UV.

Fenêtre quartz

Dans la plupart des cas, il est recommandé d’avoir un cheminement de rayonnement direct entre la lampe UV et la zone cible afin d’optimiser l’effet du séchage. Toutefois, dans certains cas, l’application requiert l’installation d’un filtre en verre de quartz dans la fenêtre d’émission des lampes.

Et cela pour plusieurs raisons:

  • pour filtrer le rayonnement infrarouge (IR) à partir de la lampe UV lors du traitement de substrats thermosensibles;
  • pour empêcher que le substrat entre en contact avec la lampe;
  • pour empêcher que la contamination atmosphérique passe au-dessus de la lampe et des réflecteurs;
  • pour éviter que les déversements d’encre ou de vernis coulent le long de la laize et dans la sécheur UV, lorsque la lampe est installée sous un rouleau de refroidissement;
  • pour garantir une circulation d’air adéquat via la sécheur UV lorsque le système est doté d’un système de refroidissement Positive Purge ou NetZero;
  • sur les systèmes de séchage à gaz inerte, des fenêtres quartz hermétiques sont utilisées pour contenir le gaz inerte, en général l’azote, dans une chambre située sous la lampe UV. Le niveau d’oxygène résiduel dans la chambre peut ensuite être maintenant à des niveaux très faibles, quel que soit le débit d’air de refroidissement via la sécheur de l’autre côté de la fenêtre quartz.

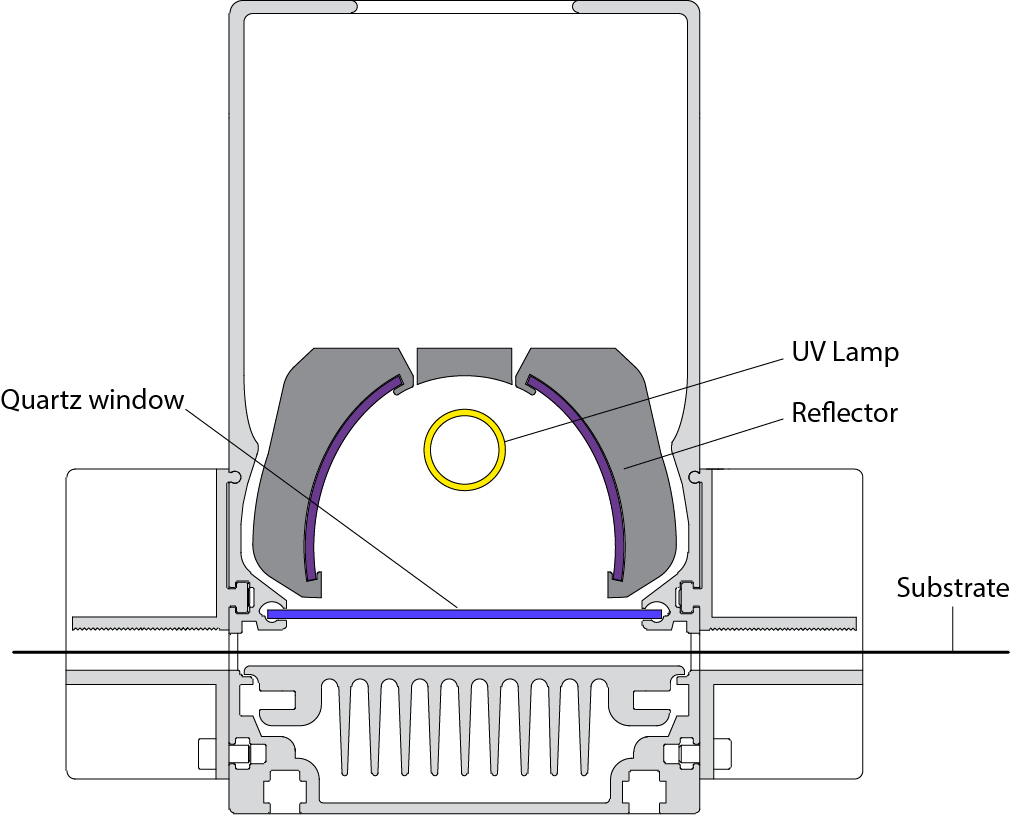

Dans ces cas-là, une section plate du verre de quartz est installée sur la fenêtre d’émission de lumière pour permettre à un large spectre d’énergie UV de circuler, tout en bloquant les mouvements d’air et le rayonnement IR.

Pour les applications spécialisées dans lesquelles des doses élevées d’énergie UVC sont essentielles, la fenêtre quartz HiC de GEW peut être spécifiée avec un spectre encore plus large d’énergie UV, avec une transmission particulièrement améliorée dans la bande UVC.
