L’unité de laboratoire DoseGuard de GEW est le système de contrôle qualité idéal pour tout atelier d’impression équipé de plusieurs machines GEW à UV. Elle offre une méthode rapide, simple et précise pour mesurer le flux UV de toute cassette GEW UV Arc ou LED sur toute sa largeur, dans des conditions standard. Ce système est compatible avec toutes les cassettes GEW fabriquées depuis 2000.
Comment fonctionne l’unité de laboratoire DoseGuard ?

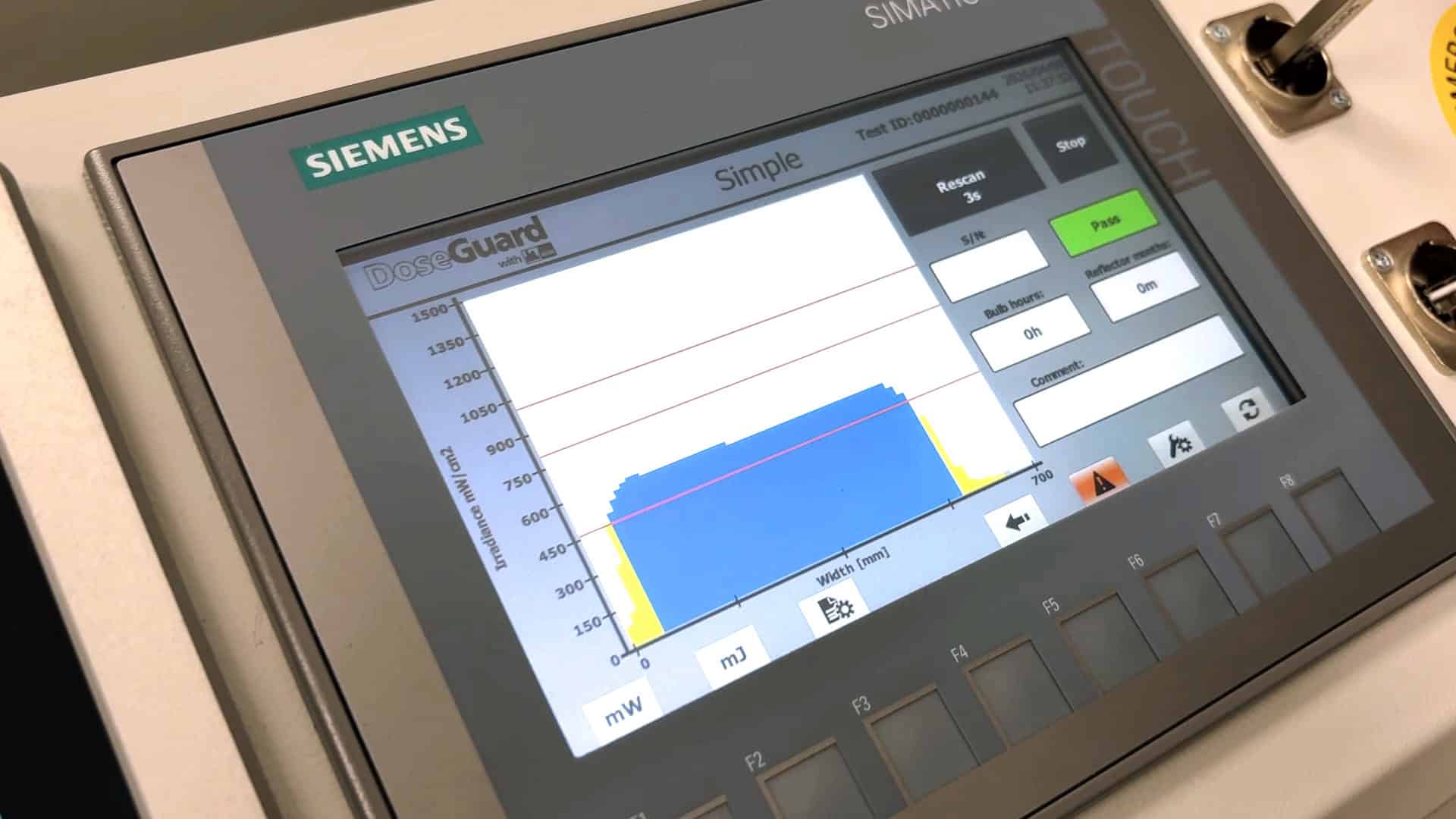

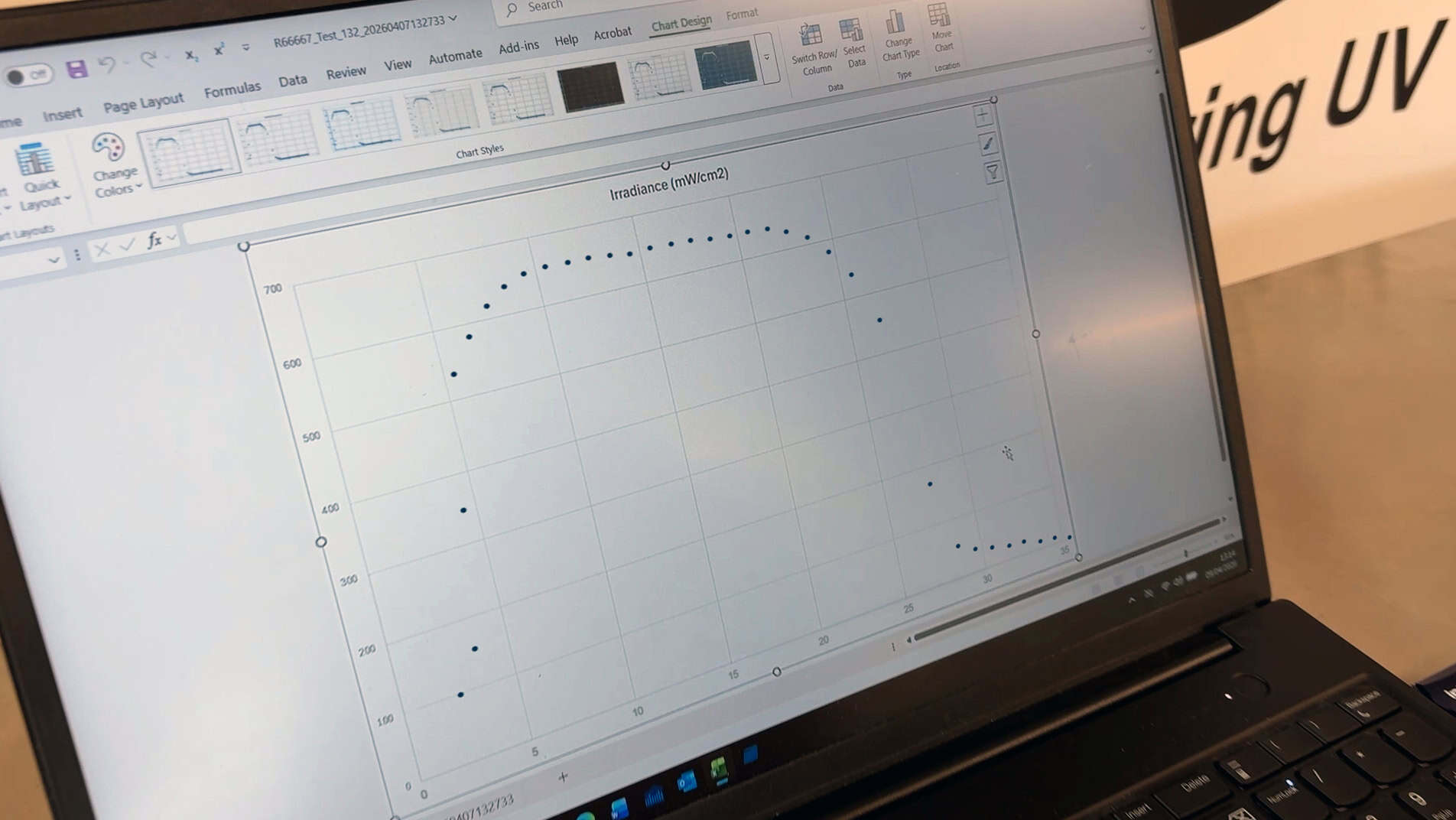

Le capteur DoseGuard est monté à l’intérieur de l’unité de laboratoire, sous l’emplacement de la lampe. Lors de l’insertion d’une cassette, l’unité de laboratoire active la lampe à la puissance sélectionnée et analyse toute sa longueur. L’irradiance en mW/cm² est mesurée et la dose UV est calculée à n’importe quelle vitesse, facilitant ainsi la comparaison des performances de polymérisation attendues. Des seuils d’alerte peuvent être définis pour identifier facilement les cassettes non conformes et les données peuvent être exportées facilement via USB au format Excel.
Qu’est-ce qui est inclus ?

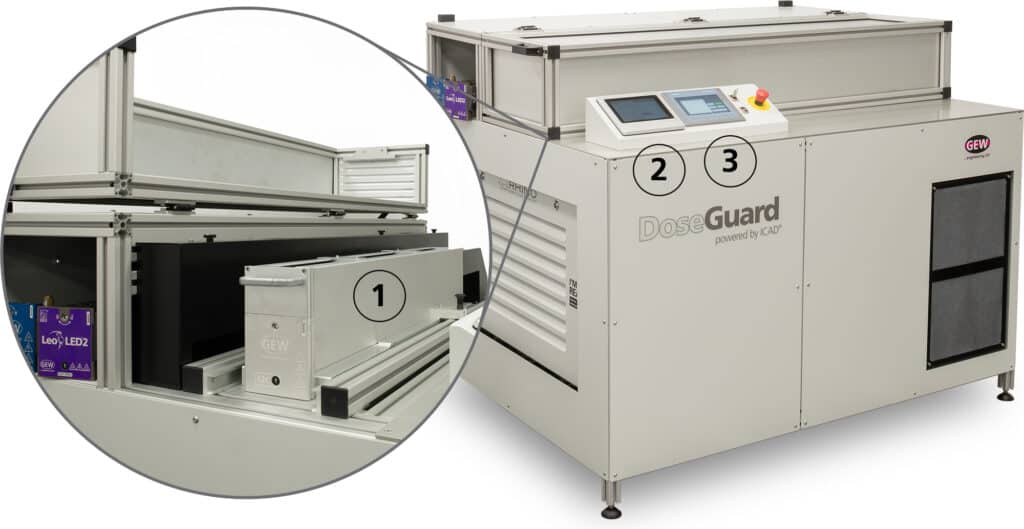

Chaque unité comprend un boîtier de cassette, une alimentation électrique, un dissipateur thermique, un ventilateur et un écran tactile pour son fonctionnement.
Les cassettes UV à analyser sont fournies par le client et proviennent des systèmes de production.
Un filtre à ozone peut être inclus en option, permettant d’utiliser l’unité de laboratoire de manière autonome sans avoir besoin de conduit d’extraction.
Quelles sont les options disponibles ?
| Modèle | Option 1 | Option 2 |
|---|---|---|
| Plage de longueur d’arc | 15 – 70cm | 15 – 135cm |
| Dimensions (mm) | 1700 mm (L) x 1277 mm (H) x 1200 mm (P) Hauteur du plateau : 1100 mm | 2000 mm (L) x 1277 mm (H) x 1200 mm (P) Hauteur du plateau : 1100 mm |
| Boîtiers adaptateurs pour cassettes | Télescopique, polyvalent *1 Fixe, individuel *2 | Fixe, individuel *3 |
| Compatibilité | Modèles récents : E2C, E4C, NUVA2, AeroLED1/2 et LeoLED1/2. Modèles plus anciens : ECP, GD1/2/3, HCP, VCP, LW1/2. | |
| Refroidissement – interne | Ventilateur intégré et dissipateur thermique à air pour le refroidissement de la tête de lampe | |
| Refroidissement – optionnel | Refroidisseur nécessaire pour les têtes de lampe refroidies à l’eau | |
| Bloc d’alimentation – Type | RLT 8.4kW*4 | |
| Bloc d’alimentation – Alimentation | 380-480V 50/60Hz 3~ +E | |
| Capteurs | Un capteur DoseGuard est fourni de série (à mercure ou à LED). Le capteur doit être remplacé pour les modèles à LED ou à arc électrique. Des capteurs supplémentaires sont disponibles. L’achat d’un capteur de rechange est fortement recommandé. | |
| Filtre à ozone | Option supplémentaire | |
| Étalonnage | Une fois par an recommandé | |
| Services supplémentaires | Alimentation en air comprimé ; 5 à 6 bars, propre et sans huile | |
*2 Pour les anciens modèles de lampes GEW et certains modèles récents.
*3 Pour tous les modèles de lampes GEW, anciens et récents.
*4 Options 16 et 22 kW disponibles, prix sur demande.
*Cette brochure est disponible uniquement en anglais.
Caractéristiques du système
Les avantages pour votre salle de presse
- Réduit les rebuts grâce à la détection précoce du sous- ‑cuisson, permettant une action corrective rapide.
- Renforce la conformité aux BPF grâce à des rapports de contrôle qualité fiables et vérifiables.
- Améliore les décisions de maintenance grâce à la détection précoce du vieillissement des lampes UV.
- Détecte et clarifie l’impact des conditions du réflecteur et de la fenêtre en quartz sur les performances de polymérisation.
